獅島SD2200主機基本調試說明
文章來自：陸和消防設備 發布時間：2018-11-15 02:11:30
1.準備工作：準備U盤一只，用專用格式化工具格式化后，主機即可識別同時也可與其他電腦連接當U盤使用
2.有部分U盤主機可能無法識別，處理辦法如下
a．開機自檢時，按鍵盤DEL鍵進入BIOS設置界面；
b．界面上方有MainAdvancedPCIPntBoot等選項；
c．進入Boot選項中**項BootSettings„..
d．*后一項OnBoardVirtualFlashFDD選擇Disabled
e．保存退出

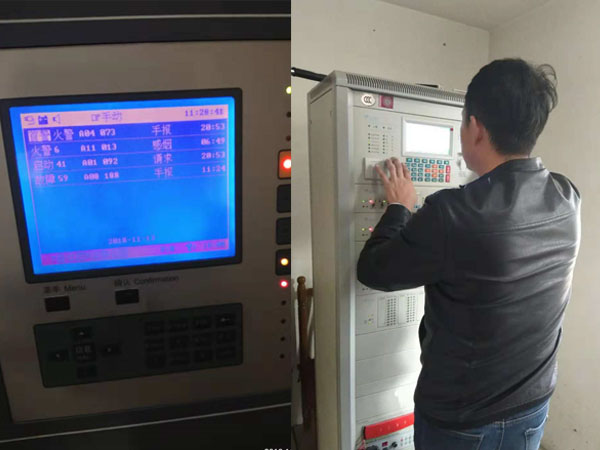

3.調試步驟:
（1).主機到現場后，及時打開外包裝箱查看外觀是否有磕碰，內部各功能板之間連接排線是否有脫落現象及固定螺絲緊固情況
（2).做好保護接地，上電自檢主機，觀察各指示燈顯示情況及火警聲音是否正常，進行空載登記1-2次觀察機籠及IO子站與主站通訊情況；帶有聯動控制盤的主機需檢測1回路（出場默認接如1回路1號-N號）輸出端的負極對系統電源的負極是否有-5V電壓，測量發法用萬用表20V電壓檔，正極表筆指向回路負極，負極表筆指向系統電源負極；
（3）.線路測量：使用標稱500V的兆歐表檢測各信號總線回路、電源供電線路、多線制控制線路、廣播音頻線路和電話通訊線路等線路的對地絕緣電阻。根據火災自動報警系統施工驗收規范的要求，各線路的對地絕緣電阻應大于20MΩ。若測量出線路對地短路則必須予以排除。當總線回路中連接的探測器、手動報警按鈕和模塊數量較少時，萬用表顯示無窮大（顯示屏顯示為“1____”）；當回路連接的報警設備和控制模塊較多或滿載時，萬用表顯示數值應在“1600”以上，而且呈上升趨勢。回路滿載時萬用表顯示數值應不低于“1800”。測量時萬用表表筆正、反向各測量一次。每次測量結果均符合上述要求則表明該回路基本正常。若在某一方向上測量的數值在“0600”～“1500”之間，而且顯示數值非常穩定則表明回路上所連接的總線設備中有被擊穿的現象。若正、反兩個方向上數值均小于“0600”則表明回路中有短路現象。若測量的數值顯示出某一方向上為無窮大，另一個方向上小于“0600”則表明回路中有一條導線帶電。加查線路的故障點可采用“1/2法”或“優選法”對回路進行分段檢測，直至線路阻值正常為止。對于多線制控制線路（如聯動子站的控制輸出線路）和廣播音頻輸出線，應使用萬用表的“200Ω”電阻檔測量它們的線間電阻。測量的數值應不低于100Ω。
4.測量線路正常，應將報警總線逐一接入主機進行查號及登記工作，這樣做的好處在能及時發現主機帶載能力是否穩定，及時判斷問題所在；如帶載回路多后出現系統故障、子站故障、無法開機，應更換大功率的系統電源；禁止2臺或多臺電源共用一組備用電池，禁止聯動電源接入系統電源；
5.查號命令：將PS2口標準鍵盤（10年以后的SD2200主機USB接口鍵盤也行）接入主站工控機板鍵盤接口，按下ESC鍵在DOS界面輸入TESTD2回車即可進入測試界面，按F1鍵后可輸入2個回路號或者1個回路號2次，表格左邊顯示**條回路，右邊顯示第二條回路，通過橫豎軸的個位十位標準數單看該地址是否上線，正常值為016，故障或沒上線值為000，反饋和火警值為110或者120，只有在正常值及火警反饋該點位才能登記上；按F3鍵輸入1個地址2次可以自動啟動左邊表格指示回路的該地址，輸入2個地址可以自動啟動左邊表格指示回路的2個地址間所有設備，F4停止操作參照F3。
6.登記設備：當查號工作完成后，按ESC鍵后輸入主程序命令SDCD3回車，進入主機正常操作界面，按F5登記-地址-輸入密碼1111-確認。待登記完成后主機會自動顯示登記總數。
7.測試火警及聯動程序：在登記完成的基礎上，加煙測試各煙感探測器是否能報警，手動按鈕及消火栓按鈕需人工按下，用鍵盤鎖鑰匙將聯動狀態調整到準許，聯動方式調整到自動狀態，觀察主機是否顯示與編程一致的聯動信息，若有部分設備沒顯示聯動啟動，需查看此設備是否登記上，如登記上則單看聯動編程是否正確。
8.樓層顯示器：采用485總線連接需要24V工作，每臺主機*多可63個層顯，不可跟報警總線混接，不可有重號的層顯，登記時不需掛樓層顯示器485總線，否則會報樓顯故障；樓層顯示器不占主機地址。打碼方法：屏幕下方橫向排列5個按鍵，同時按下4、5鍵-屏幕提示輸入密碼-按4下2鍵-按4鍵修改十位地址，按5鍵修改個位地址-輸入好后按2鍵確認。
9.通訊模塊連接：1號模塊接廣播分配盤、樓層顯示器、鍵盤子站，2號模塊接CRT及集中區域式聯網使用；通訊模塊B4B5輸出端為有極性輸出3V左右的低電壓，與外圍設備連接時需注意正負極不要接反，正確方式模塊LA端接外圍設備LA端，模塊LB接外圍設備LB端，與總線式廣播分配盤和樓層顯示器連接時*好安裝RS485中繼器，因樓層和分配盤的輸入24V電源多采用現場供電或者單獨廣播電源，與報警主機采用不是同一電源，易造成死機等現象。
10.CRT：電腦串口的2號端子接2號接通訊模塊的A5(TX)端，串口5號段子接接2號接通訊模塊的A1(GND)端;通訊模塊A1A5端電壓為-7V，當主機復位、火警、故障、反饋發生時，電壓瞬間跳動后恢復正常；先安裝CRT軟件再安裝加密狗驅動程序，軟件默認安裝目錄C:ProgramFilessoloon，需將Alarm配置設置文檔中*后一行MultiZones=1改為MultiZones=0，中間部位的ZoomSize=200改為ZoomSize=100，再用2.2版主程序替換安裝完成后默認2.08版主程序；點位設置X回路1-250號點位標識為X子站0回路1-250號；
11.電話系統：多線式電話登記密碼為1234，總線式電話登記密碼為3295；多線式電話采用無極性連接，每路*多連接2部電話分機，手動報警按鈕插孔不限；每路手動報警按鈕插孔需要末端并聯（6K電阻，電話分機，3040C電話插孔）3選1，無法單獨使用。登記時主機會顯示1-40路的登記狀態：01-GOD或者01-BOD，GOD代表此路可正常使用，BOD代表不能正常使用。總線式電話采用有極性2總線連接，使用前需單獨接入主機進行打碼工作：按話3-輸入密碼3295-按地址如01或者02-按通鍵，登記時會顯示1-95路的登記狀態，狀態定義與多線式相同，登記密碼3295；清除錄音：按快進或者快退鍵-再按話2鍵-輸入密碼3295；電話盤供電電源*好與廣播錄放盤分開使用；
12.SD6118廣播模塊：占用煙感總線地址，編程時域名占用第100號，編碼及使用時把B6與B7短接；
13.GB3524B廣播分配盤：主機后8位播碼開光第8位始終在上，盤號自動加1（即1號盤除了8在上其余在下，2號盤1號8號在上其余在下），盤后有標識“H”和“L”兩個端子，此端子接入2200主機通訊模塊1號的La和Lb，在編程軟件的系統編程按“F7”鍵設置出對應數量的廣播盤程序，將工程名.000拷入主機U1目錄下，改名SD2200.000；此時如果廣播盤與主機沒有鏈接，主機會報出廣播故障N個，鏈接好后故障自動消除，按主機自檢鍵，廣播盤會自動響應。廣播盤編程文件后綴名為GB3，此文件無法生成只能覆蓋，需從主機中拷出此文件放出編程文件夾下與顯示及聯動編程統一文件名，然后在鍵盤編程中編程，1-2號廣播盤，編程軟件中在設備號填寫01，1-64號代表**個盤，65-128號代表第二個盤；3-4號廣播盤，編程軟件中在設備號填寫02，1-64號代表**個盤，65-128號代表第二個盤；
14.鍵盤子站：電源線與主機系統電源一置，485總線接入通訊模塊，編程方法與廣播分配盤相同
15.聯動控制板：正常狀態下反饋燈頻閃，如沒安裝6114LK模塊或者U1U1線斷線，此時面板故障燈常亮。
（1）.誤報回答：檢查U1U1線是否接反或者6114LK模塊B6B7連接線是否存在短路接地現象；
（2）.不上線：檢查1回路輸出負極對系統電源負極是否有-5V如沒有參照接線示意圖逐步排查，檢查U1U2連接線有無斷短路，檢查24V轉5V模是否有系統電源供電；
（3）.手動啟動某個地址時，其余地址誤動作：檢查自動鍵鎖端到聯動控制板是否有二極管，檢查系統電源是否存在接地現象，禁止系統電源與聯動電源共用一組備電；
（4）.手動不啟動，聯動不啟動：檢查鍵盤鎖狀態，測量聯動控制板鍵盤鎖連接端子是否有24V;
（5）.打碼：開機后將10P彩色排線只連接要打碼的聯動控制板，在U1U2處接好SD6114LK模塊或者將控制板上短接插針短路，用打碼器夾住聯動控制板L1L2端子打碼即可。聯動控制盤編程時域名位置是第101-127個，如不在此序列中，極易誤報回答或手動啟動。
16.SD6119聲光報警器：顯示編程域名位置第128個，此位置聲光不會報回答。
17.后期使用注意事項：
（1）當手動報警按鈕和消火栓按鈕報警：觀察報警下壓片是否被按下，如按下需用專用鑰匙復位；底座與暗盒緊固過量容易導致底座變型引起的誤報火警。
（2）水流指示及防火閥和壓力開關報警：檢查外圍設備是否動作，如動作需將外圍設備復位；如外圍設備沒動作，需摘掉模塊檢查B6B7端子所接外圍設備信號線是否存在短路及接地現象，拆除外線安裝號模塊，主機復位觀察此模塊是否還報警。
（3）煙感和溫感報火警：首先檢查改區域是否煙霧過濃或溫度過高，如是誤報火警，主機進行復位操作即可消除；如復位后無效該設備繼續報火警，應檢查該設備使用是否超過2年需要及時清洗煙感或者更換溫感熱敏電阻感應器。新安裝的設備在消防檢測驗收前應做好防塵工作，檢查探頭安裝位置是否符合國標安裝標準，距離空調出風口及燈具要有合理距離。
（4）控制模塊報火警：此情況易出現在更換顯示及聯動程序后，此時需將主機U1目錄下DJB.DAT文件刪除，再重新登記即可解決；刪除步驟：按下鍵盤ESC鍵1-2次進入C:U1處，輸入DEL空格DJB.DAT回車，再進入主程序進行登記。
（5）當某一回路登記上的設備全部報火警：此現象是由于設備進水或者總線管路中積水過多導線過潮導致總線工作電流過大，應將總線從主機拆除，用萬用表200K或20M檔測量線路阻值和接地阻值出現負電阻情況。
（6）設備報故障：不需要24V工作的設備先檢查總線是否有20V電源，需要24V工作的設備檢查電源輸入端是否有24V，總線輸入端是否有20V；連續點位報故障現象易是此線路斷路造成；某一設備反復報故障及故障恢復，需將此設備暫時屏蔽，及時通知安裝公司或廠家進行更換；樓層顯示器報故障時先檢查24V電源是否就位，其次摘除通訊模塊1后主機進行登記工作即可消除，若此工作結束后層顯不報火警可更換75176通訊芯片。
（7）主機報主備電故障及欠壓：主電檢查交流輸入端是否有交流220V，備電測量是否有25V電（低過20V就有可能報備電故障及欠壓），檢查2個熔斷器是否導通；檢查電源與主板信號連接線是否松動。當主電源斷電時要注意保護備電，單獨使用備電不易超過2小時；系統電源指示燈不亮同時主機報主備電故障，可以把電源信號連接線從電源處摘除，如電源信號指示燈恢復正常狀態，即可判斷主機顯示板有故障；摘除后電源指示燈仍處于不正常狀態，即可判斷電源故障，此時可將系統及聯動電源調換使用。
（8）.系統控制器主站線路板、I/O子站、回路板、聯動子站等部件損壞，更換后運行一段時間仍損壞：此類故障的原因必定是外線路帶電或接地；應重點檢查線路，檢查輸入模塊的輸入設備是否帶電；檢查多線制系統中SD6114LK專用切換模塊的反饋輸入是否帶電；檢查CRT顯示系統的串行通訊口（COM1或COM2）是否安裝了GL9隔離串口。
（9）SD6113模塊不啟動或聯動后報多個故障：造成此現象問題一般出現在聯動24V電源處，此時可現場測量模塊24V電源是否過低，檢查外圍設備執行機構是否存在短路情況，聯動電源線是否存在接地現象；復位后先把手動啟動后報回答，此問題一般在編程時域名沒在第65-099號位置
（10）主機報使用期限已到:開機進入主機后快速按F5鍵，屏幕顯示C：，更換PASS.DAT解決.
（11）屏幕左上角報PRN錯誤信息:檢查打印機排線及電源線是否接好。如暫時不用打印功能，直接把打印機數據線摘下即可
（12）屏幕左下角報SD2200.*文件錯誤:檢查U1目錄下此文件是否存在和保存時間是否正確。
（13）主機聯動時屏幕出現黑底白字亂碼呈逐多趨勢:檢查顯示、聯動編程001、002、TOU文件是否正確
